Schaltbild

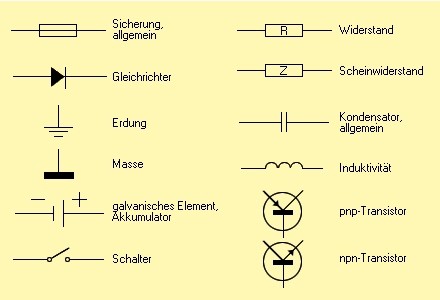

The referenced media source is missing and needs to be re-embedded. © wissenmedia Schaltzeichen Schaltzeichen © wissenmedia zeichnerische Darstellung der Schaltung eines elektrischen Geräts oder einer Anlage. Die Bauelemente und Leitungen werden als symbolisierte Schaltzeichen dargestellt. Bei einem Blockschaltbild werden die Baugruppen einer Anlage durch geometrische Figuren sowie die Verbindungen durch Striche stark vereinfacht wiedergegeben.
