Zahnräder

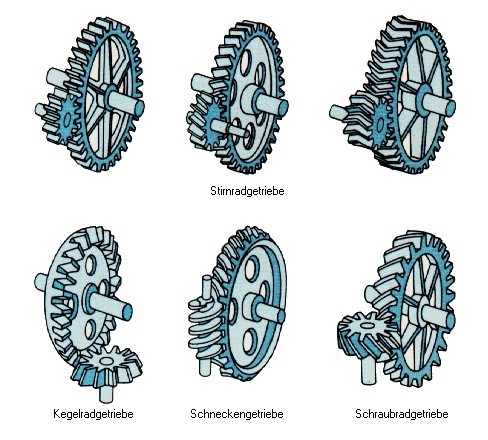

The referenced media source is missing and needs to be re-embedded. © wissenmedia Zahnradgetriebe: Typen Zahnradgetriebe: Typen © wissenmedia Maschinenelemente zur zwangsläufigen Umformung der Bewegung zwischen zwei Drehwellen oder zwischen Drehwelle und Zahnstange. Das Übersetzungsverhältnis ist gleich dem Verhältnis der Zähnezahl. Die Wellen können parallel (Stirnräder) oder senkrecht (Kegelräder) zueinander stehen. Zur gleichförmigen Bewegungsübertragung müssen sich die Flanken der miteinander im Eingriff stehenden Zähne aufeinander abwälzen (nicht gleiten). Die Kopflinie wird bei Stirnrädern als Gerade parallel zur Achse, schräg (Schrägzahnräder) oder in V-Form (Pfeilräder) gestaltet; bei Kegelrädern werden auch gekrümmte Zähne (Spiralzähne) verwendet. Eine besondere Form ist die Triebstockverzahnung , bei der die Zähne des einen Rads als runde Stäbe ausgebildet sind. Die Zähne können außen auf dem Zahnkranz oder innerhalb (Innenverzahnung) liegen.
